By-Pass kopplingskit ø38/32 för poolvärmare. Med dubbla ventiler går det att tex stänga till flödet helt mot värmarens inkommande och utgående och koppla bort den från systemet. By-pass koppling används för att skapa en separat slinga där man kan minskar vattnets hastighet igenom tex poolvärmepump, solfångare mm. för optimering och högre effektivitet.
Fördelar med By-pass
- Minskar vattnets hastighet igenom tex poolvärmepump, solfångare mm.
- Enkel manövrering med ett reglage
- Passar Riopooler samt även de flesta andra ovanmarkspooler
- Tillverkat i plastmaterial
- Passar ø38 mm, ø32 mm

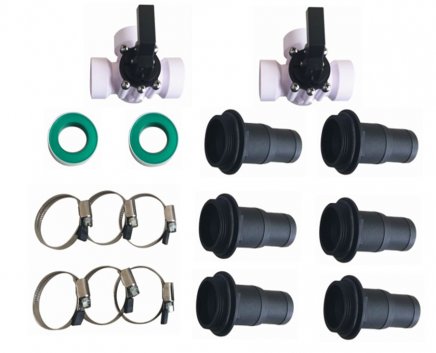

Innehåller:
2 st Gängad 3-vägs avstängningsventil
6 st Gängad slangkoppling ø38mm
6 st Slangklämmor
Inkoppling:
- Stäng av poolpump och vattencirkulation och blockera vattenflödet från bräddavlopp och inlopp.
- Koppla bort inloppsslang från inloppet.
- Installera by-pass kopplingen:
a) Sätt i ø38mm gängade kopplingarna i 3-vägs avstängningsventilen
b) Koppla ihop värmare med poolslang (köp till längder enligt behov) på by-pass spåret med hjälp slangklämmor - Koppla ihop systemet och släpp på vattnet.
- Reglera vattenflödet efter behov via reglaget på vänstra (eller vid behov högra) avstängningsventilen.
Köp till: Poolslang mellan 3-vägsventilerna, in till värmaren samt ut ifrån värmaren. Längderna beror på hur värmaren placeras.
Optimera flödet på din by-pass koppling för poolvärmepump:
(För E-serien, se tilläggsinfo nedan*)
Poolvärmepumpen jobbar ofta effektivast med så lågt flöde som möjligt. För minimalt flöde till poolvärmepumpen:
- Minska flödet till värmepumpen stegvis.
- Vänta in att poolvärmepumpen har anpassat sig till det nya flödet (inbyggd fördröjning 3 min).
- Fortsätt enligt ovan tills ett läge uppnås när poolvärmepumpen inte går igång (flödesvakten slår till pga. för lågt flöde). Öka då upp ett snäpp tills ett läge nås där poolvärmepumpen går igång igen. Flödet är då optimerat till så lågt som möjligt.
*HeatDragon Inverter E-serien: Sträva efter 2°C temperaturskillnad under uppvärmning.
För att se temperaturskillnad mellan inkommande och utgående vatten:
- Håll Mode-knappen intryckt tills C0 visas = in temp.
- Tryck in piltangent upp för att visa C1 = utgående temp.
Hur styr man flödet i by-passen:
- Börja med att endast strypa flödet på den vänstra ventilen (den som ligger sist i flödet). Handtag åt vänster stänger flödet från höger och allt flöde går ner igenom värmaren. Den högra ventilen (som ligger före i flödet) sätts handtaget i fullt öppet läge med handtaget nedåt.
- Minska flödet genom värmaren genom att stegvis vrida handtaget (fortfarande endast på den vänstra ventilen) motsols nedåt. Flödet från höger öppnas upp och flödet genom värmare blir då mindre.
Varning! Ställ aldrig handtaget på vänstra ventilen åt höger eftersom stoppet då täpper till på vänster sida och endast skapar motstånd för poolpumpen som därmed kan ta skada. Rakt uppåt, rakt nedåt och hela vänstra sidan går bra. För högra ventilen gäller samma men spegelvänt - ställ aldrig handtaget åt vänster utan bara rakt nedåt, rakt uppåt eler hela högra sidan.
Tips!
- Skulle flödet igenom värmare behöva minskas ännu mer så återgå till utgångsläget med handtaget åt vänster och vrid stegvis uppåt istället. Rakt uppåt stänger till hela flödet för värmepumpen.
- Handtaget trycks ner för att kunna flyttas. Är produkten ny så kan man få ta i för att få den att lossa första gången.
- Handtaget har fyra fasta lägen med spår, men det vanliga är att man ställer bypassen någonstans emellan dessa spår.
